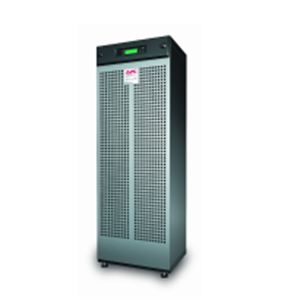

Galaxy 3500特点与优势

输出

• 输出功率容量
  16.0 K瓦数 / 20.0 kVA
• 最大可配置功率(瓦)
  16.0 K瓦数 / 20.0 kVA
• 额定输出电压
  230V
• 输出电压注释
  可设置为220、230或240 输出电压
• 满负载效率
  95.5 %
• 输出电压失真
  低于 5%
• 输出频率(与主频率同步)
  47 - 53 Hz（50 Hz 标称值）
• 输出频率(不同步)
  50Hz +/- 0.1%，额定50Hz
• 其它输出电压
  220, 240
• 负载高峰因素
  无限的
• 拓朴
  双转换联机
• 波形类型
  正弦波
• 过载运行
  125% 时为 10 分钟，150% 时为 60 秒
• 输出连接
  (1) Hard Wire 3-wire (H N + G) (备用电池)
• 输出电压 THD
  0 到 100% 线性负载下小于 2%，100% 非线性负载下小于 5%
• 输出电压容差
  静态负载下为 +/-1%，100% 负载阶跃下为 +/-5%
• 旁路
  内置维修旁路, 内置静态旁路

输入

• 额定输入电压
  400V 3PH
• 输入频率
  40 - 70 Hz（自动感测）
• 输入端子类型
  Hard Wire 5-wire (3PH + N + G)
• 工作电压范围
  340 - 460 (400V)V
• 可调整的输入电压范围
  340 - 460 (400V)V
• 满负载效率
  95.5 %
• 输入总谐波失真
  少于5%的满负荷
• 所需输入保护类型
  3 极断路器
• 其他输入电压
  380, 415
• 最大输入电流
  27.0A
• 满负载下的输入功率因数
  0.98

电池与运行时间

• 电池类型
  在供货时UPS不带内部电池，可与外部第三方电池或SYBTH4一起使用
• 额定电池电压
  +/-192 V（分组电池的零线参考电压）
• 可选用电池
  MGE-Galaxy-3500-20kVA-400V-3-1-5X8-
• 电池电压放电结束
  + / -154 V
• 过载工作
  125% 时为 10 分钟，150% 时为 60 秒

通讯与管理

• 接口端口（多个）
  DB-9 RS-232
• 控制盘
  多功能液晶显示器状态管理控制台。
• 有声报警
  Audible and visible alarms prioritized by severity
• 紧急关断
  是的

物理参数

• 高
  1491mm , 149.1cm
• 宽
  523mm , 52.3cm
• 深
  838mm , 83.8cm
• 净重
  261.0kg
• 毛重
  290.0kg
• 装运高度
  1643mm , 164.3cm
• 装运宽度
  650mm , 65.0cm
• 装运深度
  1062mm , 106.2cm

环境

• 工作温度
  0 - 40 °C
• 工作相对湿度
  0 - 95 %
• 操作高度
  0-999.9米
• 存储温度
  0 - 40 °C
• 存储相对湿度
  0 - 95 %
• 存储高度
  0-15000米
• 在设备表面1米外可听到的噪音
  51.3dBA
• 在线热耗散
  2573.0BTU/hr
• 保护等级
  IP 51

相符性

• 管理机构认证
  CE, EN 50091-2, EN/IEC 62040-3, IEC 61000-3-2, IEC 61000-3-3, ISO 14001, ISO 9001, VFI-SS-111
• 标准质保
  1 年维修或更换服务
